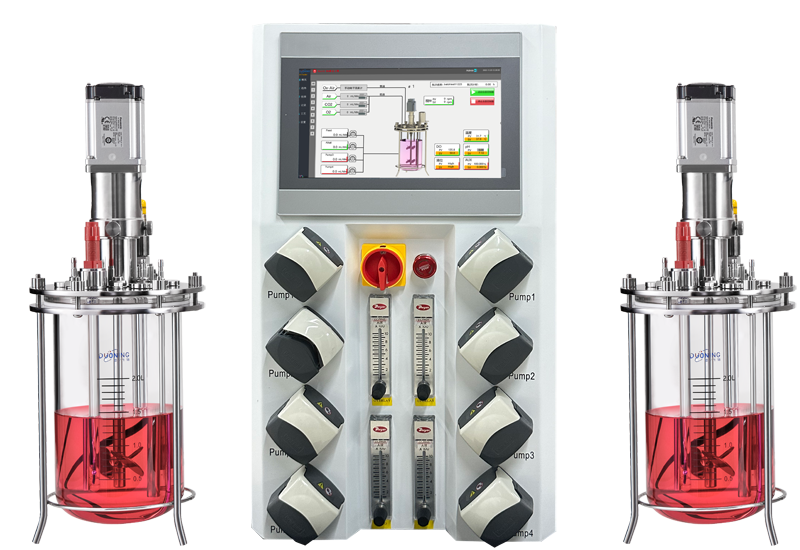

多寧Elite是一款支持雙培養模式的臺式反應器系統，用戶可以在該系統上快速實現3-15L生物反應器細胞培養工藝的建立和開發，以極高性價比的投入實現工藝建立、開發和優化。DuoBioX? Elite系統適用于科研單位或生物制藥行業細胞培養工藝的早期開發。
設計理念
Elite系統完全符合生物制藥行業生物反應器技術性能要求，過程軟件使用簡潔的設計語言使操作更加簡單。設備運行穩定可靠，占地空間小，提供用戶觸控操作以及移動操作的平臺選擇。
材質選擇
罐體不銹鋼與料液接觸部分，采用 SUS316L 不銹鋼，并經電解拋光，惰性處理表面易于清潔；玻璃罐體采用高品質鋼化硼硅玻璃，密封材質采用EPDM 或硅膠等符合 FDA 要求的材料制作；非料液接觸部分為高品質SUS304不銹鋼材料。
系統硬件優勢

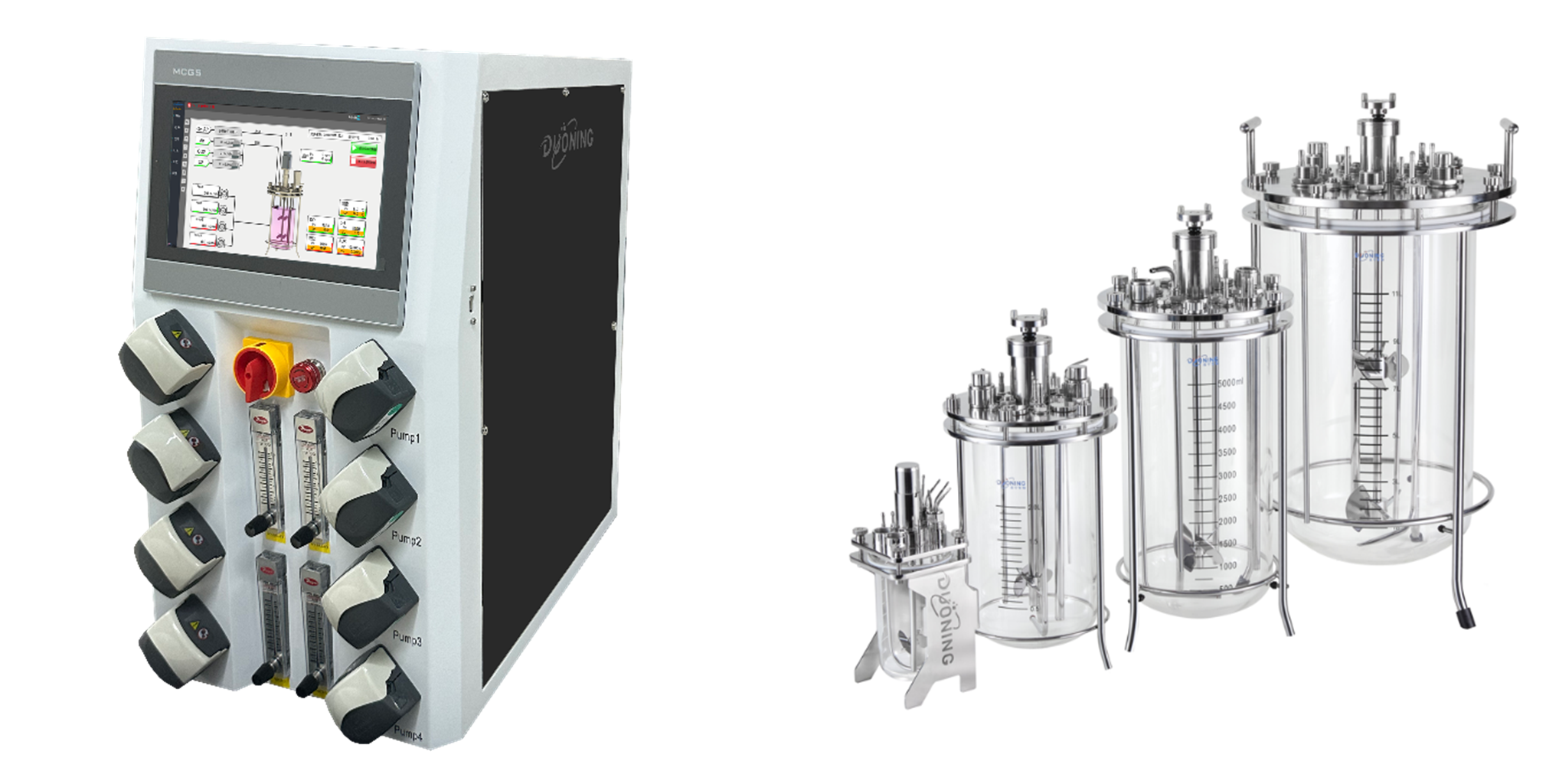

? 500mL、3L、7L、15L等多個罐體規格選擇
? 軟件功能強大，可實現基于反饋、時間、條件及腳本配方等全方位的控制，可滿足用戶嚴苛的工藝需求。
? 基于WinCC工業級架構開發的操作系統，符合GMP及21 CFR Part 11要求，可應用于制藥及醫療等行業。
? 除基本的DO、pH、溫度、液位、攪拌控制單元以外，系統可提供多達三路通氣氣路，包括表層通氣、大泡底部通氣和微泡底部通氣，用戶能夠運用更靈活多變的通氣策略，輕松支持高密度的灌流培養工藝；經優化的尾氣冷卻裝置，有效防止尾氣濾器堵塞，兼容發酵/高密度細胞培養。
? 控制器設計有額外的輸入接口，可連接細胞密度/CO2/稱重等傳感器，并可把額外傳感器參與到控制反饋中。
型號 | Elite 500mL | Elite 3L | Elite 7L | Elite 15L |
性能 | 細胞培養型，控制器1控1或1控2可選 | |||
罐體 | ||||
工作體積 | 400mL | 2L | 5L | 10L |
總體積 | 500mL | 3.1L | 6.8L | 15L |
最小工作體積 | 100mL | 0.6L | 1.5L | 3.2L |
高徑比 | 2：1 | 1.9:1 | 2.2：1 | 2.0：1 |
Np值 | 1.5 | 1.5 | 1.5 | 1.5 |
槳葉 | 3斜葉45° | 3斜葉45° | 3斜葉45° | 3斜葉45° |
槳葉直徑 | 35mm | 45mm | 60mm | 75mm |
通氣管直徑 | 4mm | 6mm | 8mm | 8mm |
大泡孔徑 | 0.5mm | 1mm | 1mm | 1mm |
大泡數量 | 3 | 5 | 7 | 7 |
微泡孔徑 | 無 | 可選配 | 可選配 | 可選配 |
控制器 | ||||
pH電極 | 凝膠/ 120 | 凝膠/ 225 | 凝膠/ 325 | 凝膠/ 325 |
DO電極 | 243666-112/120 （光學） H2 | 243666-132/225 （光學） H2 | 243666-142/325 （光學） H2 | 243666-142/325 （光學） H2 |
CO2電極 | 可選配 | 可選配 | 可選配 | 可選配 |
表層通氣 | 轉子流量計 | 轉子流量計 | 轉子流量計 | 轉子流量計 |
MFC-Air | 0~0.1L | 0~0.5L | 0~1L | 0~2L |
MFC-O2 | 0~0.1L | 0~0.5L | 0~1L | 0~2L |
MFC-CO2 | 0~0.1L | 0~0.5L | 0~0.5L | 0~1L |
MFC-N2 | 選配 | 選配 | 選配 | 選配 |
MFC-O2微泡 | 0~0.1選配 | 0~0.1選配 | 0~0.5選配 | 0~1選配 |
內置蠕動泵 | 4x內置 可調速 | 4x內置 可調速 | 4x內置 可調速 | 4x內置 可調速 |
溫度控制 | 電加熱底座100w 冷水電磁閥 | 電加熱毯400w 冷水電磁閥 | 電加熱毯400w 冷水電磁閥 | 電加熱毯400w 冷水電磁閥 |
尾氣冷卻 | 無 | 半導體或水冷 | 半導體或水冷 | 半導體或水冷 |
稱重 | 可選配 | 可選配 | 可選配 | 可選配 |
控制軟件（需安裝于用戶電腦） | ||||
21 CFR Part 11 | 符合 | 符合 | 符合 | 符合 |
數據記錄 | 支持 | 支持 | 支持 | 支持 |
用戶權限管理 | 四級 | 四級 | 四級 | 四級 |
公用工程需求 | ||||
氣源 | Air、O2、CO2 | Air、O2、CO2 | Air、O2、CO2 | Air、O2、CO2 |
氣源壓力 | 0.2-0.3MPa | 0.2-0.3MPa | 0.2-0.3MPa | 0.2-0.3MPa |
控制柜電源 | 220v 50Hz | 220v 50Hz | 220v 50Hz | 220v 50Hz |
電源插口 | 10A 三孔 | 10A 三孔 | 10A 三孔 | 10A 三孔 |
控制柜尺寸 | 深*寬*高520*350*618mm | 深*寬*高520*350*618mm | 深*寬*高520*350*618mm | 深*寬*高520*350*618mm |
單罐體外部尺寸 不含尾氣冷凝器 | 高*直徑357*100mm | 高*直徑410*210mm | 高*直徑520*250mm | 高*直徑620*280mm |
控制柜凈重 | 35kg | 35kg | 35kg | 35kg |
罐體凈重 | 2kg | 8kg | 11kg | 15kg |
