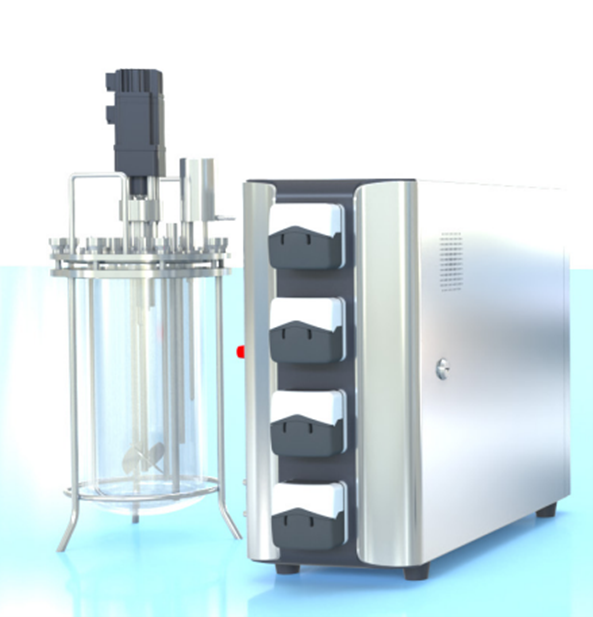

平行生物反應器DuoBioXTM Explore是一款設計領先、性能優異、功能齊全并且易于操作的細胞和微生物培養反應器系統，用戶只需要一臺電腦就能同時控制1至8臺玻璃罐相互獨立或平行組合運行，這將極大加速工藝開發進程。DuoBioXTM Explore系統適用于生物制藥行業細胞培養工藝的開發研究。
DuoBioXTM Explore是一款設計領先、性能優異、功能齊全并且易于操作的細胞和微生物培養反應器系統，用戶只需要一臺電腦就能同時控制1至8臺玻璃罐相互獨立或平行組合運行，這將極大加速工藝開發進程。DuoBioXTM Explore系統適用于生物制藥行業細胞培養工藝的開發研究。
設計理念
DuoBioXTM Explore系統完全符合生物制藥行業生物反應器技術性能要求，過程軟件使用簡潔的設計語言使操作更加簡單。控制器全套電氣元件均采用進口品牌且高度集成化，占地空間少，節省您寶貴的實驗室桌面空間。
材質選擇
罐體不銹鋼與料液接觸部分，采用 SUS316L 不銹鋼，并經電解拋光，惰性處理表面易于清潔；玻璃罐體采用高品質鋼化硼硅玻璃，密封材質采用EPDM 或硅膠等符合 FDA 要求的材料制作；非料液接觸部分為高品質SUS304不銹鋼材料。
系統硬件
采用全套進口硬件，確保設備性能穩定可靠：
? 德國SIEMENS S-1200系列PLC
? 瑞士METTLER TOLEDO的pH凝膠電極
? 瑞士HAMILTON的DO光學電極
? 英國Watson-Marlow可調速蠕動泵
? 松下伺服攪拌電機
? 日本SMC電磁閥
? 美國Dwyer轉子流量計
? 美國ALICAT質量流量計
優勢
? 500mL、3L、7L、15L等多個罐體規格選擇

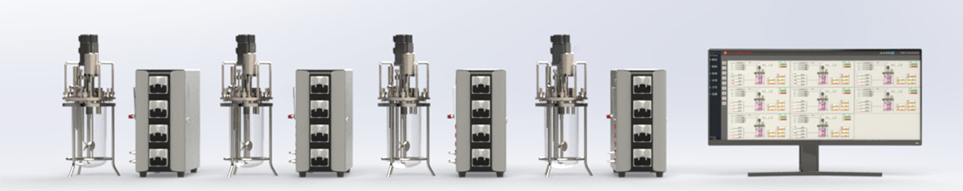

? 采用衛星機箱設計，為系統拓展賦予極大的靈活空間，快速實現1至8臺罐體多聯或平行控制，DuoBioXTM Explore系統可以輕松實現不同罐體之間的參數設置、工藝程序調用、數據備份，并可在同一界面下對不同批次趨勢對比分析。
? 強大軟件功能，可實現基于反饋、時間、條件及腳本配方等全方位的控制，可滿足用戶嚴苛的工藝需求。
? 基于WinCC工業級架構開發的操作系統，符合GMP及21 CFR Part 11要求，可應用于制藥及醫療等行業。
? 完善的網絡通訊接口，對接SCADA實現數據采集及遠程監控。
? 除基本的DO、pH、溫度、液位、攪拌控制單元以外，系統可提供多達三路通氣氣路，包括表層通氣、大泡底部通氣和微泡底部通氣，用戶能夠運用更靈活多變的通氣策略，輕松支持高密度的灌流培養工藝；經優化的尾氣冷卻裝置，有效防止尾氣濾器堵塞，兼容發酵/高密度細胞培養。
? 控制器設計有2個額外的輸入接口，可連接細胞密度/CO2/稱重等傳感器，并可把額外傳感器參與到控制反饋中。
型號 | Explore 500mL | Explore 3L | Explore 7L | Explore 15L |
性能 | 細胞培養型（可兼容微生物），最多控制8臺罐體 | |||
罐體 | ||||
工作體積 | 400 mL | 2 L | 5 L | 10 L |
工作最大體積 | 500 mL | 3.1 L | 6.8 L | 15 L |
工作最小體積 | 100 mL | 0.6 L | 1.5 L | 3.2 L |
高徑比 | 2:1 | 1.9:1 | 2.2:1 | 2.2:1 |
Np值 | 1.5 | 1.5 | 1.5 | 1.5 |
槳葉 | 3斜葉45° | 3斜葉45° | 3斜葉45° | 3斜葉45° |
槳葉直徑 | 35 mm | 45 mm | 60 mm | 75 mm |
通氣管直徑 | 4 mm | 6 mm | 8 mm | 8 mm |
大泡孔徑 | 0.5 mm | 1 mm | 1 mm | 1 mm |
大泡數量 | 3 | 5 | 7 | 9 |
微泡孔徑 | 無 | 5 μm可選配 | 5 μm可選配 | 5 μm可選配 |
控制器 | ||||
pH電極 | Inpro3100i/SG/ 225 | Inpro3100i/SG/ 225 | Inpro3100i/SG/ 325 | Inpro3100i/SG/ 425 |
DO電極 | 243666-142/225（光學） H2 | 243666-142/225（光學） H2 | 243666-142/325（光學） H2 | 243666-142/425（光學） H2 |
CO2電極 | 可選配 | 可選配 | 可選配 | 可選配 |
表層通氣 | 轉子流量計 （可選配MFC） | 轉子流量計 （可選配MFC） | 轉子流量計 （可選配MFC） | 轉子流量計 （可選配MFC） |
MFC-Air | 0~0.1 L | 0~0.5 L | 0~1 L | 0~3 L |
MFC-O2 | 0~0.1 L | 0~0.5 L | 0~1 L | 0~3 L |
MFC-CO2 | 0~0.1 L | 0~0.1 L | 0~0.5 | 0~1 L |
MFC-N2 | 可選配 | 可選配 | 可選配 | 可選配 |
MFC-O2微泡 | 0~0.1選配 | 0~0.1選配 | 0~0.5選配 | 0~1選配 |
內置蠕動泵 | 4xWaston Malow 114D變速泵 | 4xWaston Malow 114D變速泵 | 4xWaston Malow 114D變速泵 | 4xWaston Malow 114D變速泵 |
溫度控制 | 電加熱底座100w 冷水電磁閥 | 電加熱毯400w 冷水電磁閥 | 電加熱毯400w 冷水電磁閥 | 電加熱毯400w 冷水電磁閥 |
尾氣冷卻 | 無 | 半導體或水冷 | 半導體或水冷 | 半導體或水冷 |
稱重 | 可選配 | 可選配 | 可選配 | 可選配 |
控制軟件（需安裝于用戶電腦） | ||||
21 CFR Part 11 | 符合 | 符合 | 符合 | 符合 |
數據記錄 | 支持 | 支持 | 支持 | 支持 |
用戶權限管理 | 四級 | 四級 | 四級 | 四級 |
公用工程需求 | ||||
氣源 | Air、O2、CO2 | Air、O2、CO2 | Air、O2、CO2 | Air、O2、CO2 |
氣源壓力 | 0.2-0.3 MPa | 0.2-0.3 MPa | 0.2-0.3 MPa | 0.2-0.3 MPa |
控制柜電源 | 220v 50 Hz | 220v 50 Hz | 220v 50 Hz | 220v 50 Hz |
電源插口 | 10A 三孔 | 10A 三孔 | 10A 三孔 | 10A 三孔 |
控制柜尺寸 | 深*寬*高 554*188*404 mm | 深*寬*高 554*188*404 mm | 深*寬*高 554*188*404 mm | 深*寬*高 554*188*404 mm |
單罐體外部尺寸 | 高*直徑357*100 mm | 高*直徑430*210 mm | 高*直徑510*250 mm | 高*直徑690*280 mm |
控制柜凈重 | 45 kg | 45 kg | 45 kg | 45 kg |
罐體凈重 | 2 kg | 8 kg | 11 kg | 15 kg |
